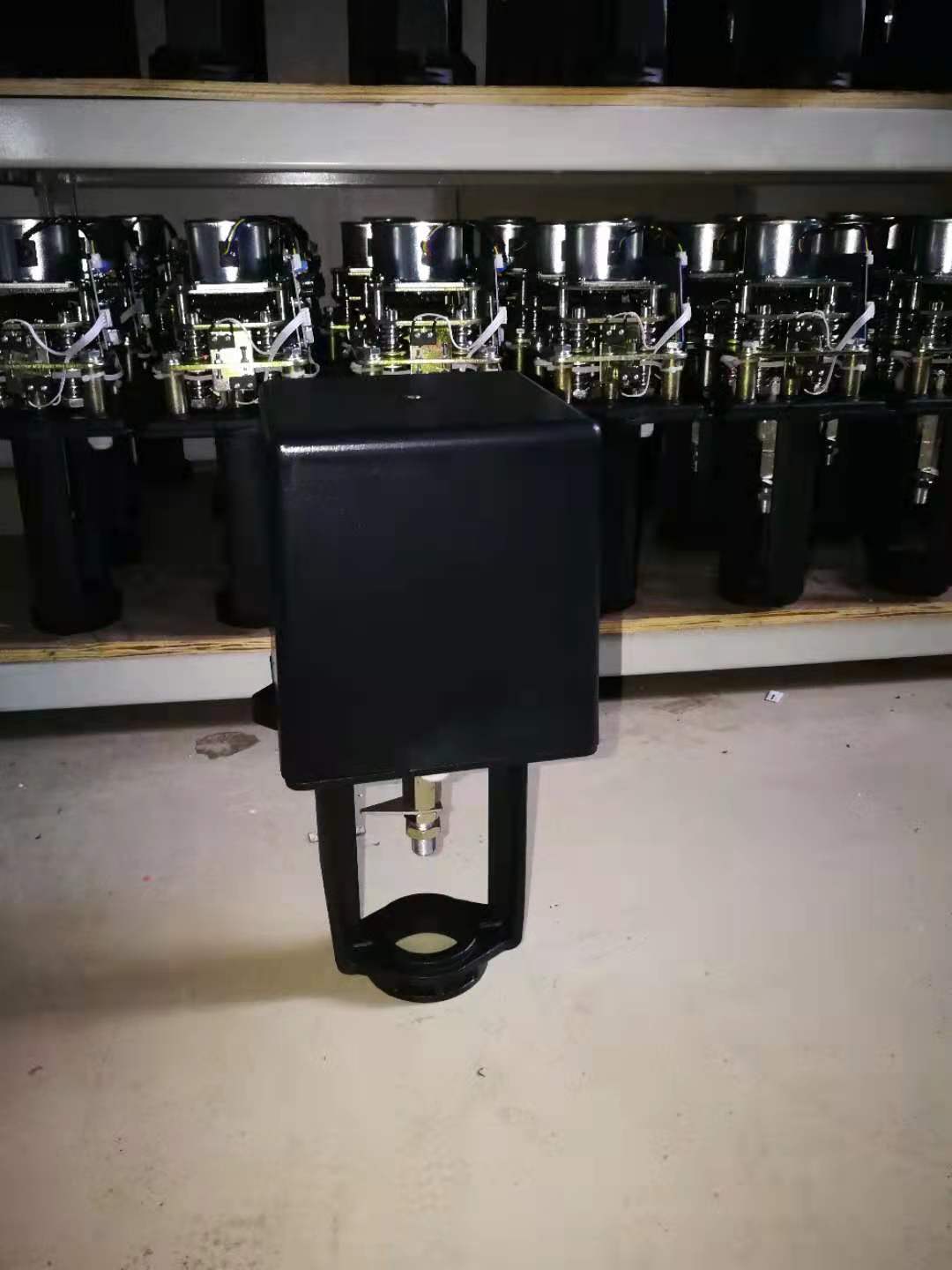

产品简介
VA–7000系列驱动器可与VB–7000系列阀门配用。亦可通过不同的连接器与其它阀门配用。
VA–7000系列共有三种基本型号：
1.VA–7100，可逆转的电机运作，提供递增式控制。
2.VA–7200，能接受0~10V或4~20mA直流控制讯号的输入，提供比例式控制。同时具有0~10V或4~20mA的直流电压反馈信号，用于反映执行器的相对位置。

产品技术参数

型号	VA-7100		VA-7200
电机种类（所有型号）	双向同步电机
电机参数	24VAC±10%,50/60Hz,10VA 230VAC±10%,50/60Hz,10VA		24VAC±10%,50/60,10VA
动作／控制	可逆式，递增控制		比例控制正转或逆转
电子线路	－	电源：24vac±10%,50/60Hz	电源：24V AC±10%,50/60Hz 控制信号范围：0～10V DC 或4～20mA DC
电机的电量级数	24VAC 50/60Hz 10VA
电子线路功率	－	2VA
正常情况下的效力	4000牛顿（*5000牛顿）
所用材料 （所有型号）	齿轮：不锈钢，POM塑料（*黄铜）
	减速器下板：镀锌钢板
	支架：压铸铝合金
	外壳：阻燃ABS工程塑料(UL94V-0)
运行时间	当频率为50Hz,每毫米需4.6秒（*当频率为50Hz,每毫米需8.3秒） 当频率为60Hz,每毫米需3.8秒（*当频率为60Hz,每毫米需6.9秒）
室温限制（所有型号）	运作：2～55℃
	储存：-20～65℃
最大相对湿度	<90%不结露
连接电线	0.5～1mm2
出厂设置	驱动器连接杆上行 至阀的全关位置	行程设置：40mm　输入讯号:0～10V DC　工作状态：　DA 故障保护：UP 驱动器连接杆上行至阀的全关位置
净重	4.1KG	4.3KG
附件	固紧螺母，锁紧螺母，半圆卡环，刻度标尺，（选配附件：手轮-M)

特点
1.低交流电压的同步可逆转电机。
2.动作利用齿轮传送，输出齿轮螺杆组采用绕中心轴旋转的平面滚动轴承支承，阀轴则采用中央螺套连接以及定位圆片。
3.阀动位置指示器。
4.阻燃ABS工程塑料外罩。
5.现场安装方便。
6.0~10V或4~20mA直流控制。
7.工作作态（DA或RA）可经跳线选择运行方式。
8.提供24mm 、36mm 、40mm 、或42mm的行程。可通过跳线选择合适的行程。
9.具有超时保护功能和无控制信号的故障保护功能。
10.具有0~10V的直流电压反馈信号。

运作
驱动器是由一可逆同步电机驱动，阀门阀杆上行或下行以开闭阀门。当阀门全开或全关时，对驱动器产生一反作用力，使驱动器内部微动开关断电，驱动器停止工作。驱动器在接受控制信号时，可使阀门开启一定开度，并可在没有信号时稳定地停在任何一点。

驱动器的递增式或比例式控制器所发的讯号能使电机顺时针或逆时针转动。

VA–7100与VA-7200驱动器出厂时正常设定于42mm行程、0~10V模式、DA工作状态、UP方向的故障保护。如供应时厂方已装置在阀体上，那便会按阀的行程大小作配合。由于驱动器中0~10V或4~20mA直流控制信号有较大差别，所以如需采用4~20mA模式,需在订货时说明，由厂方调整好电路参数。另外可通过DA、RA选择工作状态，两者的运行方式相反。无控制信号时可通过DOWN/UP跳线来选择无控制信号故障时的运行方向。VA–7200同时还具有0~10V或4~20mA的直流电压反馈信号输出。

接线图

screen.width-333)this.width=screen.width-333" border=0>

设置图

安装screen.width-333)this.width=screen.width-333" border=0>

<img alt=""src=""/>screen.width-333)this.width=screen.width-333" border=0>

注意警告

1.当修理驱动器时，必须把电源关闭，以防损坏机件或造成漏电引至伤亡。
2.当接上电源时，切勿试图连接或拆卸电线。1.把驱动器支架套于阀门上；接着将连接螺母套在阀杆上，用两个半圆卡环卡进阀杆头部的槽位，把连接螺母拧入连接螺栓有凹孔端，其松紧度以阀杆与其组件能相对转动且又无轴向间隙为宜，用紧定螺母锁紧；最后用紧固螺母将驱动器紧固。(见图二)
2.驱动器的安装,应尽可能垂直于地面,倾斜不得超过30&deg;。安装时应留下足够的空间，以作维修之用。(见图二)
3.按接线图接好电源。(见图三)
4.通电检查: 检查VA&ndash;7100(VA-7200)驱动器时，阀杆上行至阀门上止点（全关闭状态）和阀杆下行至阀门下止点（全开状态），电机均可断电停止工作，若阀杆未行至上止点或下止点，电机已被卡住（电机主轴不停地发抖），则要重新调整连接螺栓与驱动器螺套的连接长度，直至合适为止。（连接螺栓与驱动器螺套出厂时已调定在合适长度并紧固，如无特殊情况无须作调整。）
检查VA&ndash;7101(VA-7201)、VA&ndash;7102(VA-7202)驱动器时，先要按阀的行程设置好驱动器的行程跳线(J5)。接着给一个全关信号，如0~10V模式为0V，驱动器会上行至电路板中的红色指示灯熄灭为止。如指示灯仍亮，需轻微减少连接螺栓与螺套的螺纹旋入深度，直至指示灯熄灭。此时阀完全关闭。再给10V的全开信号，驱动器会下行至指示灯熄，如出现驱动器的齿轮已停转，但指示灯仍亮，这表明驱动器的设定行程略大于铜阀的实际行程。需逆时针微调行程电位器PT1（STROKE），直至指示灯熄灭为止，此时阀完全开启。最后，试运行一个工作周期，保证全开、全关时指示灯能熄灭。

安装示意图
1.驱动器必须予以保护，防止漏水而损坏内部机件和电机。
2.驱动器不可被隔热材料所覆盖。
